Nhiều chủ đầu tư hoặc đại diện doanh nghiệp nhận hồ sơ nhưng không biết đọc đúng thông số. Điều này dễ dẫn đến sai lệch khi triển khai thực tế.
Bài viết này của vanphongmoi.com chắc chắn sẽ góp phần giúp bạn hiểu rõ hơn cách đọc và phân tích 5 loại bản vẽ văn phòng làm việc theo cập nhật mới nhất của năm 2026.
Nội dung chính
Tổng quan về bản vẽ văn phòng làm việc trong thiết kế hiện đại
Vai trò của bản vẽ
Trong mọi dự án, bản vẽ văn phòng làm việc luôn được xem là cơ sở pháp lý và kỹ thuật. Bởi lẽ, nếu không có bản vẽ, nhà thầu không thể triển khai chính xác. Không chỉ ở phía nhà thầu mà chủ đầu tư cũng không kiểm soát được khối lượng và chi phí của toàn bộ dự án.
Một bộ bản vẽ văn phòng làm việc đầy đủ giúp hạn chế phát sinh không đáng có cho cả doanh nghiệp lẫn công ty thiết kế. Vì lý do như vậy nên đây còn được xem là công cụ kết nối giữa kiến trúc sư và đội thi công.
Các giai đoạn hình thành bản vẽ
Quy trình triển khai bản vẽ văn phòng làm việc thường trải qua nhiều bước. Mỗi giai đoạn phản ánh mức độ chi tiết khác nhau.
Giai đoạn ý tưởng tập trung vào phân chia không gian và định hướng công năng. Kiến trúc sư sẽ đề xuất phương án sơ bộ dựa trên nhu cầu sử dụng thực tế.
Giai đoạn kỹ thuật là giai đoạn tiếp nối. Trong đó, bản vẽ văn phòng làm việc được thể hiện đầy đủ kích thước, vật liệu cũng như giải pháp thi công. Thực tế chứng minh đây là bước quan trọng để hạn chế sai sót khi triển khai ngoài công trường.
Ví dụ, ở giai đoạn ý tưởng, phương án bố trí nội thất văn phòng có thể chỉ thể hiện vị trí tương đối của bàn làm việc và phòng họp. Tuy nhiên, tới khi chính thức qua giai đoạn kỹ thuật, kích thước từng cụm bàn, khoảng cách lối đi và hệ tủ lưu trữ sẽ được thể hiện chi tiết trong bản vẽ văn phòng làm việc. Chính nhờ sự chuyển đổi này mà phương án thiết kế từ ý tưởng mơ hồ trở thành hồ sơ thi công khả thi.
Khi hồ sơ hoàn thiện, bản vẽ văn phòng làm việc sẽ đủ điều kiện triển khai thực tế. Doanh nghiệp nên rà soát kỹ trước khi phê duyệt để đảm bảo mọi thông số đều phù hợp với nhu cầu sử dụng.
Tiêu chuẩn thể hiện bản vẽ theo quy chuẩn mới
Hiện nay, bản vẽ văn phòng làm việc cần tuân thủ tiêu chuẩn trình bày rõ ràng. Thông tin phải thể hiện bằng ký hiệu thống nhất.
Tỷ lệ bản vẽ, đơn vị đo và chú thích phải chính xác. Điều này giúp tránh nhầm lẫn khi thi công. Một bộ bản vẽ văn phòng làm việc đạt chuẩn luôn có khung tên đầy đủ. Thông tin bao gồm tên dự án, ngày phát hành và người chịu trách nhiệm.
Cách đọc 5 loại bản vẽ văn phòng làm việc phổ biến nhất
Bản vẽ mặt bằng bố trí nội thất
Đây là loại bản vẽ văn phòng làm việc quan trọng nhất trong toàn bộ hồ sơ thiết kế. Mặt bằng thể hiện rõ vị trí bàn ghế, phòng họp và từng khu chức năng cụ thể. Khi đọc, bạn cần chú ý đến tỷ lệ bản vẽ và đơn vị đo. Kích thước thường được thể hiện bằng mét hoặc milimét để đảm bảo độ chính xác cao.
Ngoài ra, hãy kiểm tra lối đi và khoảng cách giữa các khu vực. Một bản vẽ văn phòng làm việc hợp lý luôn đảm bảo lưu thông thuận tiện và an toàn. Phần ký hiệu trên mặt bằng giúp nhận diện từng không gian riêng biệt. Ví dụ, phòng giám đốc và khu pantry sẽ có ký hiệu khác nhau để tránh nhầm lẫn.
Trong thực tế, nhiều doanh nghiệp còn quan tâm đến hướng bàn làm việc khi xem mặt bằng. Chẳng hạn, nếu bàn nhân viên quay lưng ra cửa chính, nhà thiết kế có thể điều chỉnh lại để tăng sự tập trung và cảm giác an toàn. Những chi tiết như vậy thường được thể hiện rõ trong bản vẽ văn phòng làm việc để đảm bảo yếu tố công năng và phong thủy hài hòa.
Nếu hiểu rõ mặt bằng, bạn sẽ kiểm soát được diện tích sử dụng thực tế. Đây là cơ sở quan trọng để tối ưu chi phí thuê văn phòng và bố trí không gian hiệu quả.

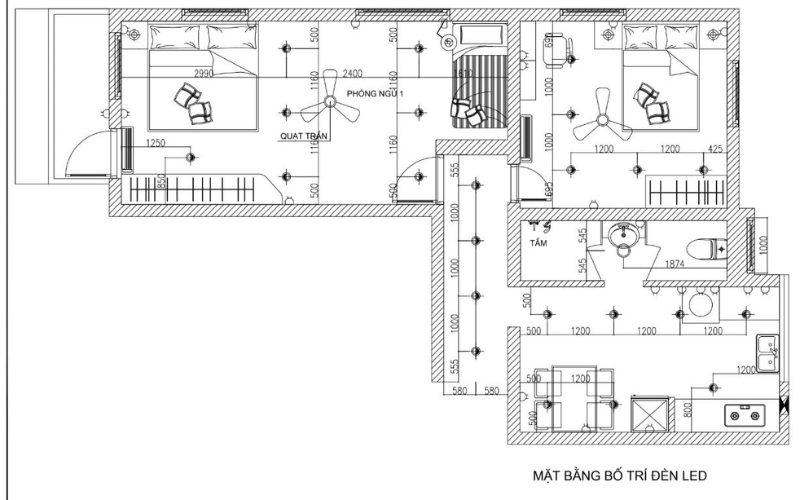

Bản vẽ trần và hệ thống chiếu sáng
Bản vẽ trần thể hiện cao độ và vật liệu hoàn thiện. Đây là phần quan trọng trong bản vẽ văn phòng làm việc. Khi đọc bản vẽ trần, hãy chú ý cao độ trần chính và trần thả. Thông tin này ảnh hưởng đến hệ thống điều hòa.
Hệ thống đèn được ký hiệu rõ bằng hình tròn hoặc hình vuông. Một bản vẽ văn phòng làm việc chuẩn sẽ ghi công suất và khoảng cách đèn.
Ngoài yếu tố kỹ thuật, bản vẽ trần còn phản ánh tính thẩm mỹ. Trần đồng bộ giúp không gian chuyên nghiệp hơn. Nếu đọc đúng bản vẽ trần, doanh nghiệp tránh được tình trạng thiếu sáng hoặc bố trí sai vị trí đèn.
Bản vẽ điện và mạng dữ liệu
Hệ thống điện được thể hiện bằng sơ đồ đường dây. Đây là phần kỹ thuật quan trọng trong bản vẽ văn phòng làm việc. Ổ cắm, công tắc và tủ điện có ký hiệu riêng. Bạn cần đối chiếu bảng chú thích để hiểu chính xác. Một bản vẽ văn phòng làm việc đạt chuẩn sẽ thể hiện rõ tải trọng điện. Điều này giúp tránh quá tải khi sử dụng.
Bản vẽ mạng dữ liệu cũng rất quan trọng. Vị trí ổ cắm mạng ảnh hưởng trực tiếp đến hiệu suất làm việc. Đọc kỹ phần này giúp doanh nghiệp chủ động trong việc lắp đặt thiết bị công nghệ.

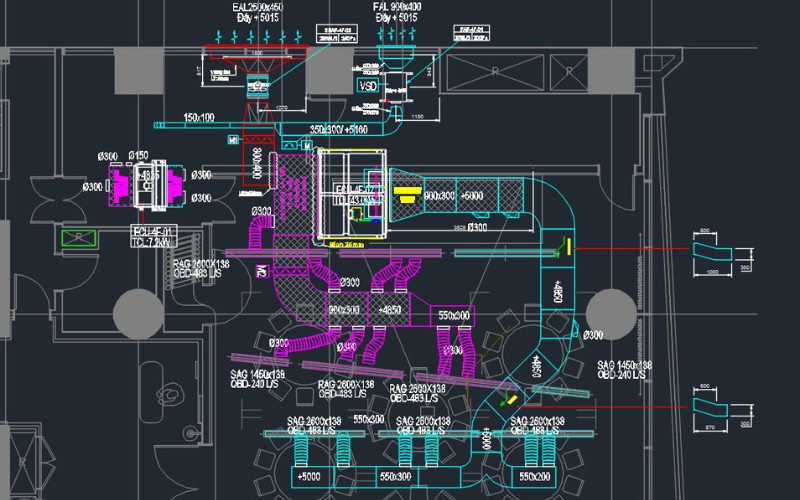

Bản vẽ điều hòa và thông gió
Hệ thống HVAC quyết định chất lượng không khí. Vì vậy, bản vẽ văn phòng làm việc luôn có phần thể hiện điều hòa.
Bạn cần chú ý vị trí dàn lạnh và dàn nóng. Đường ống dẫn được ký hiệu bằng nét đứt. Bản vẽ văn phòng làm việc chuẩn sẽ ghi rõ công suất máy. Công suất phải phù hợp với diện tích từng khu vực.
Hệ thống thông gió cũng được tính toán kỹ. Điều này đảm bảo môi trường làm việc thoải mái. Nếu đọc đúng bản vẽ HVAC, doanh nghiệp hạn chế chi phí vận hành về sau.
Bản vẽ chi tiết thi công nội thất
Đây là phần thể hiện kích thước tủ, bàn và vách ngăn. Mọi thông số trong bản vẽ văn phòng làm việc phải chính xác tuyệt đối. Bạn nên kiểm tra vật liệu và độ dày ghi trên bản vẽ. Thông tin này ảnh hưởng trực tiếp đến ngân sách.
Phần bản vẽ này thường đi kèm mặt cắt, mặt đứng và phối cảnh minh họa. Các thông số kỹ thuật giúp chủ đầu tư dễ hình dung cấu tạo thực tế của từng sản phẩm nội thất.
Thông qua việc đọc kỹ hồ sơ, doanh nghiệp không chỉ kiểm soát chất lượng mà còn có thể khám phá cách bố trí văn phòng làm việc sao cho khoa học và tối ưu công năng. Đây là bước quan trọng trước khi bước vào giai đoạn thi công hoàn thiện.
Lưu ý quan trọng khi kiểm tra bản vẽ văn phòng làm việc
Đối chiếu giữa các bản vẽ kỹ thuật
Một dự án thường có nhiều loại bản vẽ văn phòng làm việc khác nhau. Bạn cần đối chiếu để tránh xung đột kỹ thuật.
Ngoài ra, khi triển khai các hạng mục trang trí, yếu tố decor văn phòng đẹp cũng cần được thể hiện đồng bộ giữa bản vẽ nội thất và bản vẽ kỹ thuật. Chẳng hạn, nếu mặt bằng bố trí một mảng tường ốp gỗ làm điểm nhấn, bản vẽ điện phải tính đến vị trí đèn rọi phù hợp.
Nếu không kiểm tra chéo, hệ thống chiếu sáng có thể lắp sai vị trí, làm giảm hiệu quả thẩm mỹ dù ý tưởng decor văn phòng đẹp ban đầu rất tốt. Việc kiểm tra chéo giúp đảm bảo tính đồng bộ của toàn bộ bản vẽ văn phòng làm việc. Đây là bước quan trọng để hạn chế rủi ro và bảo vệ ngân sách đầu tư.
Kiểm tra kích thước và cao độ
Kích thước là yếu tố quan trọng trong mọi bản vẽ văn phòng làm việc. Sai số nhỏ có thể gây ảnh hưởng lớn.
Bạn nên so sánh kích thước thực tế với số liệu trên bản vẽ. Điều này giúp hạn chế rủi ro thi công. Một bản vẽ văn phòng làm việc chính xác luôn có độ chính xác cao. Cao độ ảnh hưởng đến trần và hệ thống kỹ thuật.
Hợp tác cùng đơn vị thiết kế chuyên nghiệp
Khi cần đổi mới thiết kế văn phòng, doanh nghiệp rất nên ưu tiên đơn vị có nhiều kinh nghiệm triển khai thực tế. Kinh nghiệm này giúp quá trình xây dựng bản vẽ văn phòng làm việc bám sát nhu cầu vận hành. Bởi đội ngũ chuyên nghiệp không chỉ là những kỹ sư vẽ đúng kỹ thuật. Mà họ còn hiểu cách tối ưu diện tích, công năng và chi phí đầu tư. Chính những đúc kết từ nhiều dự án trước đó là thứ giúp hạn chế rủi ro phát sinh.
Ví dụ thực tế như văn phòng công ty công nghệ chắc chắn sẽ có những điểm khác với văn phòng công ty tài chính hoặc sản xuất. Khi đó, đơn vị có năng lực sẽ phân tích kỹ mô hình hoạt động trước khi đề xuất phương án tối ưu nhất cho chủ đầu tư. Tránh được tình huống cả 2 cũng không biết phải giải quyết bài toán đề ra gây mất thời gian và công sức đôi bên.
Bên cạnh yếu tố chuyên môn, sự minh bạch trong trao đổi cũng rất quan trọng. Đơn vị thiết kế cần giải thích rõ từng hạng mục trong bản vẽ văn phòng làm việc. Chủ đầu tư cần phải hiểu kích thước, vật liệu cũng như những giải pháp kỹ thuật được đề xuất.
Một đơn vị uy tín còn phối hợp chặt chẽ giữa thiết kế và thi công. Điều này đảm bảo bản vẽ văn phòng làm việc được triển khai đúng thực tế. Sai lệch giữa hồ sơ và công trình sẽ được kiểm soát từ đầu.
Hiện nay, nhiều doanh nghiệp lựa chọn các tổng thầu có năng lực thiết kế và thi công trọn gói để đảm bảo đồng bộ. Trong số đó, Vacons được biết đến là đơn vị có kinh nghiệm triển khai nhiều dự án văn phòng quy mô lớn, đảm bảo tính khả thi cao ngay từ giai đoạn thiết kế.
Xem thêm: Công Ty Thiết Kế Nội Thất Văn Phòng Hàng Đầu Tại TPHCM
Nếu được tư vấn kỹ từ đầu, bản vẽ văn phòng làm việc sẽ trở thành công cụ quản lý hiệu quả. Vì đây là yếu tố quan trọng trong mọi dự án văn phòng hiện đại. Nếu bạn đang có nhu cầu tìm hiểu rõ hơn, hãy liên hệ vanphongmoi.com để được tư vấn chi tiết nhất.
